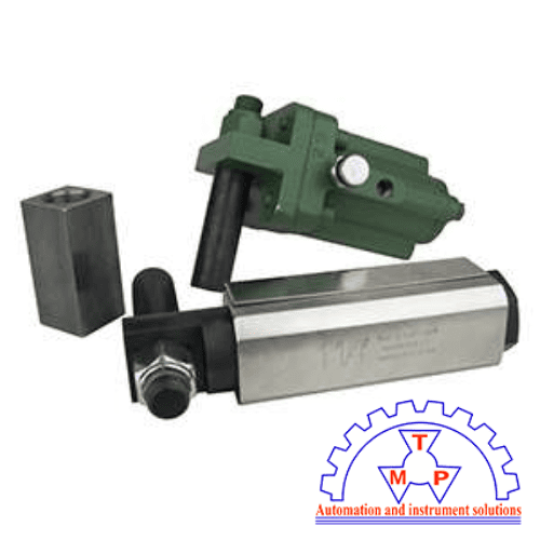

Cleveland Vibrator UH Series – Máy rung piston khí nén di động

Cleveland Vibrator UH Series là dòng máy rung piston khí nén di động, dùng để tạo rung tại nhiều vị trí trên phễu, thùng chứa, máng dẫn và khuôn bê tông mà không cần lắp máy rung cố định tại từng điểm. Máy sử dụng đầu lắp bằng thép hợp kim và được thiết kế để làm việc với giá đỡ dạng cái tương thích.

Tổng quan sản phẩm

Thuộc tính	Thông tin
Hãng	Cleveland Vibrator Company
Series	UH – Portable Piston Vibrators
Loại thiết bị	Máy rung piston khí nén di động
Nguồn năng lượng	Khí nén
Đầu lắp	Thép hợp kim
Kiểu lắp đặt	Sử dụng giá đỡ dạng cái tương thích
Ứng dụng	Phễu, thùng chứa, máng dẫn, khuôn bê tông và các vị trí cần rung linh hoạt
Model	1-1/4" UH, 1-1/4" UHVM, 2" UHVM

Danh sách model và SKU/Part Number

Model / cấu hình	SKU chính hãng
1-1/4" UH	`2160125`
1-1/4" UH Kit	`2160125K`
1-1/4" UHVM	`2160127`
1-1/4" UHVM Kit	`2160127K`
2" UHVM	`2160202`
2" UHVM Kit	`2160202K`

Thông số kỹ thuật theo model

Các thông số tiêu thụ khí và tần số dưới đây được công bố tại áp suất 60 psi, tương đương khoảng 4,1 bar. Khối lượng của phiên bản Kit là khối lượng cả bộ theo trang sản phẩm, không phải khối lượng riêng của máy rung.

Model 1-1/4" UH – SKU 2160125

Thông số kỹ thuật

Đường kính piston: 1-1/4" (31,75 mm)
Khối lượng máy: 8 lb (3,63 kg)
Khối lượng piston: 1 lb (0,45 kg)
Tiêu thụ khí: 6,3 CFM (188 L/phút)
Tần số rung: 7.600 VPM
Cổng khí: 1/4" NPT
SKU: 2160125

Model UH 1-1/4" phù hợp với các ứng dụng cần tần số rung cao và khả năng di chuyển máy giữa nhiều vị trí. Máy được lắp vào giá đỡ dạng cái đã được cố định tại khu vực cần tạo rung.

Trang sản phẩm chính hãng – 1-1/4" UH

Model 1-1/4" UHVM – SKU 2160127

Thông số kỹ thuật

Đường kính piston: 1-1/4" (31,75 mm)
Khối lượng máy: 15,5 lb (7,03 kg)
Khối lượng piston: 1,5 lb (0,68 kg)
Tiêu thụ khí: 7,4 CFM (210 L/phút)
Tần số rung: 4.640 VPM
Cổng khí: 1/4" NPT
SKU: 2160127

Model UHVM sử dụng piston nặng hơn và có tần số rung thấp hơn model UH 1-1/4". Khi lựa chọn, cần dựa vào yêu cầu rung thực tế và điều kiện lắp đặt thay vì chỉ so sánh đường kính piston.

Trang sản phẩm chính hãng – 1-1/4" UHVM

Model 2" UHVM – SKU 2160202

Thông số kỹ thuật

Đường kính piston: 2" (50,8 mm)
Khối lượng máy: 23 lb (10,43 kg)
Khối lượng piston: 2,5 lb (1,14 kg)
Tiêu thụ khí: 10 CFM (283 L/phút)
Tần số rung: 4.500 VPM
Cổng khí: 1/4" NPT
SKU: 2160202

Model 2" UHVM có đường kính piston lớn nhất trong nhóm UH/UHVM thuộc kế hoạch này. Cần kiểm tra lưu lượng khí sẵn có, kết cấu giá đỡ và điều kiện lắp đặt trước khi lựa chọn.

Trang sản phẩm chính hãng – 2" UHVM

Các phiên bản Kit

Model Kit	SKU	Khối lượng cả bộ theo hãng
1-1/4" UH Kit	`2160125K`	23 lb (10,43 kg)
1-1/4" UHVM Kit	`2160127K`	23 lb (10,43 kg)
2" UHVM Kit	`2160202K`	43 lb (19,50 kg)

Liên kết sản phẩm:

Đặc điểm nổi bật

Di động và linh hoạt: Có thể sử dụng máy tại nhiều vị trí khi việc lắp máy rung cố định gây cản trở sản xuất.
Đầu lắp bằng thép hợp kim: Hỗ trợ kết nối với giá đỡ chuyên dụng.
Điều chỉnh tần số theo điều kiện cấp khí: Tần số hoạt động phụ thuộc điều kiện vận hành, trong đó có áp suất khí nén.
Nhiều lựa chọn kích thước piston: Phù hợp để xem xét cho các yêu cầu rung khác nhau.
Có phiên bản Kit: Hỗ trợ khách hàng lựa chọn bộ sản phẩm theo nhu cầu.

Ứng dụng

Phễu và thùng chứa vật liệu.
Máng dẫn có nguy cơ tích tụ hoặc tắc vật liệu.
Khuôn bê tông đúc sẵn cần tạo rung trong quá trình đầm.
Những dây chuyền cần di chuyển máy rung giữa nhiều vị trí.
Các vị trí mà việc lắp máy rung cố định có thể ảnh hưởng đến quá trình sản xuất.

Giá đỡ và lưu ý lắp đặt

Máy UH/UHVM cần sử dụng giá đỡ dạng cái tương thích (female bracket) để hoạt động đúng thiết kế. Cleveland Vibrator có tài liệu hướng dẫn lắp đặt riêng cho dòng này.

Một số lưu ý quan trọng:

Kiểm tra đúng kiểu giá đỡ cho model máy.
Cố định giá đỡ tại vị trí cần tạo rung theo hướng dẫn của hãng.
Không hàn các góc của giá đỡ nếu hướng dẫn lắp đặt của hãng yêu cầu tránh thao tác này.
Kiểm tra nguồn khí nén và đầu nối trước khi vận hành.
Không vận hành máy khi giá đỡ lắp sai hoặc liên kết không chắc chắn.

Tham khảo: Hướng dẫn lắp đặt và vận hành máy rung khí nén – Cleveland Vibrator.
