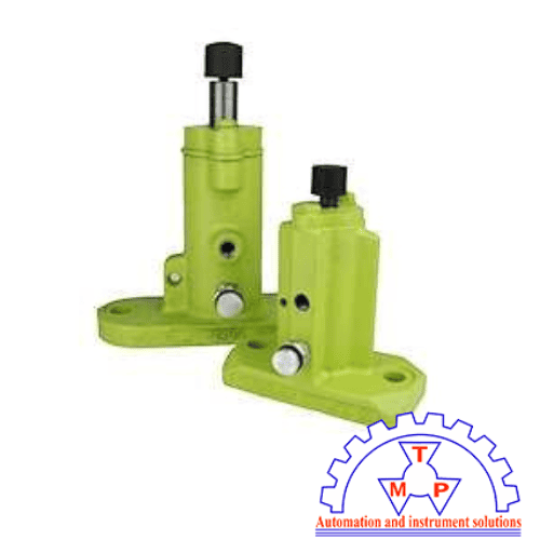

Máy rung khí nén piston Cleveland Vibrator VMRAC-EP
Hãng: Cleveland Vibrator Company – USA
Dòng sản phẩm: EP – Extended Piston Air Vibrator
Cấu hình: VMRAC-EP
Loại thiết bị: Máy rung khí nén piston có piston kéo dài
Model: 1125 VMRAC-EP, 1200 VMRAC-EP
Cleveland Vibrator VMRAC-EP Series là dòng máy rung khí nén piston có piston kéo dài dạng ren, cho phép gắn thêm đầu tiếp xúc như đệm cao su để truyền lực rung trực tiếp vào bề mặt cần tác động.
Khác với máy rung piston thông thường, VMRAC-EP không chỉ truyền rung qua thân thiết bị. Phần piston kéo dài có thể tác động trực tiếp lên thùng chứa, máng, khuôn hoặc tấm căn chỉnh, phù hợp với những ứng dụng cần tạo lực tác động tập trung tại một vị trí.
Cleveland Vibrator đặc biệt đề cập dòng này cho các ứng dụng làm bong vật liệu bám dính trong thùng chứa, máng, khay hoặc khuôn.
Piston kéo dài dạng ren
Điểm khác biệt lớn nhất của VMRAC-EP là piston được kéo dài và có ren để gắn phụ kiện.
Người dùng có thể gắn thêm đệm cao su hoặc phụ kiện phù hợp để piston tác động trực tiếp lên bề mặt cần rung.
Tác động trực tiếp lên vật liệu hoặc kết cấu
Thay vì chỉ truyền rung thông qua thân máy, piston kéo dài có thể tác động trực tiếp vào:
Điều này đặc biệt hữu ích khi cần làm bong vật liệu bám dính hoặc hỗ trợ tháo vật liệu khỏi khuôn.
Cơ cấu đệm khí
VMRAC-EP sử dụng cơ cấu đệm khí, giúp hạn chế va chạm kim loại với kim loại trong quá trình piston chuyển động.
Kết hợp với bộ giảm thanh ở đường khí xả, thiết kế này giúp giảm tiếng ồn so với các cấu hình piston tác động trực tiếp.
Thân gang cầu dạng liền khối
Thân máy sử dụng kết cấu gang cầu liền khối, được Cleveland Vibrator thiết kế cho độ bền cao trong môi trường công nghiệp.
Lắp đặt linh hoạt
Piston có thiết kế hai đường kính, cho phép thiết bị được lắp ở nhiều góc khác nhau tùy theo kết cấu của hệ thống.
|
Model |
Đường kính piston |
Khối lượng |
Khối lượng piston |
Lưu lượng khí @ 60 psi |
Tần số @ 60 psi |
SKU |
|---|---|---|---|---|---|---|
|
1125 VMRAC-EP |
1-1/4" |
11 lb |
2,5 lb |
8 CFM / 227 L/min |
3.050 VPM |
1140125 |
|
1200 VMRAC-EP |
2" |
30 lb |
3,5 lb |
9 CFM / 255 L/min |
2.700 VPM |
1140201 |
Lưu ý: Tần số trên là giá trị được hãng công bố tại 60 psi. Tần số thực tế còn phụ thuộc vào tải và điều kiện lắp đặt.
Nguyên lý của VMRAC-EP có thể hiểu đơn giản theo 3 bước:
1. Cấp khí nén
Khí nén được đưa vào máy để tạo chuyển động qua lại của piston.
2. Piston chuyển động
Piston chuyển động với tần số cao bên trong thân máy. Cơ cấu đệm khí giúp hạn chế va chạm kim loại trực tiếp.
3. Piston kéo dài truyền lực
Đầu piston kéo dài tác động lên bề mặt cần rung. Khi sử dụng thêm đệm cao su, lực tác động được truyền qua điểm tiếp xúc để hỗ trợ làm bong hoặc dịch chuyển vật liệu.
Cleveland Vibrator mô tả ứng dụng điển hình là tác động vào khay hoặc khuôn để làm bong sản phẩm bám dính.
VMRAC-EP phù hợp với những ứng dụng cần tác động rung trực tiếp tại một vị trí.
Thùng chứa và phễu
Dùng để hỗ trợ làm bong vật liệu bám trên thành thùng hoặc phễu.
Máng liệu
Piston kéo dài có thể tác động vào máng để hỗ trợ vật liệu di chuyển và hạn chế tình trạng bám dính.
Khuôn và khay
Đây là một trong những ứng dụng được Cleveland Vibrator đề cập trực tiếp, đặc biệt khi cần làm bong sản phẩm khỏi khuôn hoặc khay.
Tấm căn chỉnh
Piston có thể được sử dụng để tạo lực tác động trực tiếp lên các tấm hoặc cơ cấu cần căn chỉnh bằng rung.
Vật liệu bám dính
Phù hợp với những hệ thống gặp hiện tượng vật liệu bám vào thành hoặc bề mặt tiếp xúc.
Phù hợp khi:
Thông số: 11 lb, piston 1-1/4", 8 CFM, 3.050 VPM tại 60 psi.
Phù hợp khi:
Thông số: 30 lb, piston 2", 9 CFM, 2.700 VPM tại 60 psi.
Không nên chọn chỉ dựa vào tần số. Khi lựa chọn thực tế cần xét kích thước bề mặt cần tác động, vật liệu, mức độ bám dính, kết cấu khay/khuôn và nguồn khí nén.
Tài liệu kỹ thuật máy rung khí nén Cleveland Vibrator
Cleveland Vibrator 1125 VMRAC-EP
Cleveland Vibrator 1200 VMRAC-EP
