Cleveland Vibrator BB – Portable Clamp Mount Vibrators

Thương hiệu: Cleveland Vibrator Company – Hoa Kỳ

Cleveland Vibrator BB – Portable Clamp Mount Vibrators là dòng bộ rung khí nén di động sử dụng cơ cấu kẹp Bolt-Bite, cho phép lắp và tháo nhanh trên thanh gõ liệu của xe bồn, cửa xả phễu, thùng chứa hoặc khung khuôn bê tông mà không cần hàn giá đỡ cố định.

Tổng quan sản phẩm

Dòng sản phẩm sử dụng bốn lựa chọn bộ rung có thể thay thế trên cùng hệ thống kẹp, gồm CVT-80, VBB-80, SA-EP và SAM. Thiết kế phù hợp với các ứng dụng cần rung hỗ trợ dòng chảy vật liệu, đặc biệt là xả ngũ cốc, thức ăn chăn nuôi và vật liệu dạng hạt khỏi xe vận chuyển.

Tên dòng: BB – Portable Clamp Mount Vibrators
Hãng sản xuất: Cleveland Vibrator Company
Kiểu thiết bị: Bộ rung khí nén di động, lắp bằng cơ cấu kẹp
Cơ cấu lắp đặt: Bolt-Bite
Ứng dụng chính: Hỗ trợ xả liệu khỏi xe tải, phễu chứa, thùng chứa và khuôn bê tông

Đặc điểm nổi bật

Lắp đặt nhanh: Kẹp trực tiếp lên thanh hoặc khung phù hợp, không cần hàn giá đỡ lên thiết bị.
Linh hoạt: Có thể lựa chọn bốn loại bộ rung khác nhau theo yêu cầu ứng dụng.
Kết cấu chắc chắn: Cơ cấu kẹp bằng thép, sử dụng bu lông cấp bền Grade 5 theo thông tin của hãng.
Hỗ trợ an toàn vận hành: Cho phép tạo rung từ bên ngoài phễu hoặc thùng chứa, giảm nhu cầu tiếp cận trực tiếp khu vực bên trong để xử lý liệu bị mắc.
Phù hợp môi trường công nghiệp: Dùng nguồn khí nén, thuận tiện tại những khu vực cần xem xét yêu cầu an toàn về điện. Việc sử dụng trong khu vực nguy hiểm vẫn phải tuân thủ phân loại khu vực và yêu cầu an toàn của hệ thống.

Danh sách model và mã sản phẩm

Model	Loại bộ rung	SKU
Bolt Bite CVT-80	Bộ rung tuabin khí nén	`3950080`
Bolt Bite VBB-80	Bộ rung bi khí nén	`3950180`
Bolt Bite 1-1/4" SA-EP	Bộ rung piston có lò xo kích hoạt	`3952125`
Bolt Bite 1-1/4" SAM	Bộ rung piston	`3951125`

Thông số kỹ thuật theo model

Bolt Bite CVT-80

SKU: 3950080

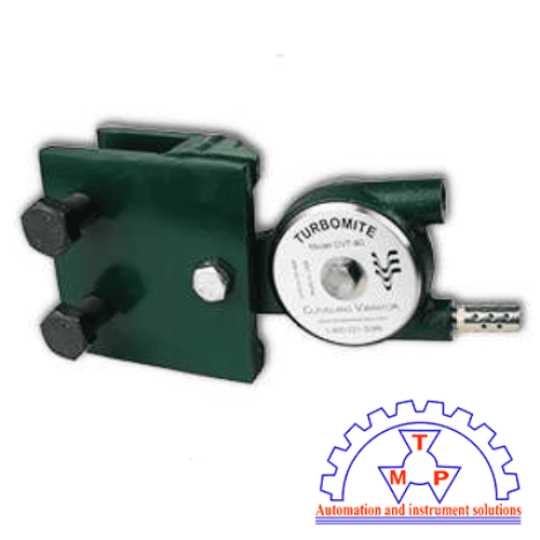

Sử dụng bộ rung tuabin khí nén Turbomite CVT-80, phù hợp với các ứng dụng cần lực rung mạnh để hỗ trợ xả vật liệu khỏi thùng xe và phễu chứa.

Lực rung tại 80 psi: 579,4 lbf (khoảng 2.572,5 N)
Tần số tại 80 psi: 10.255 lần/phút
Lượng khí tiêu thụ tại 80 psi: 5,2 CFM
Khối lượng: khoảng 11 lb theo trang sản phẩm

Nguồn: Trang sản phẩm Bolt Bite CVT-80 · Tài liệu kỹ thuật CVT

Bolt Bite VBB-80

SKU: 3950180

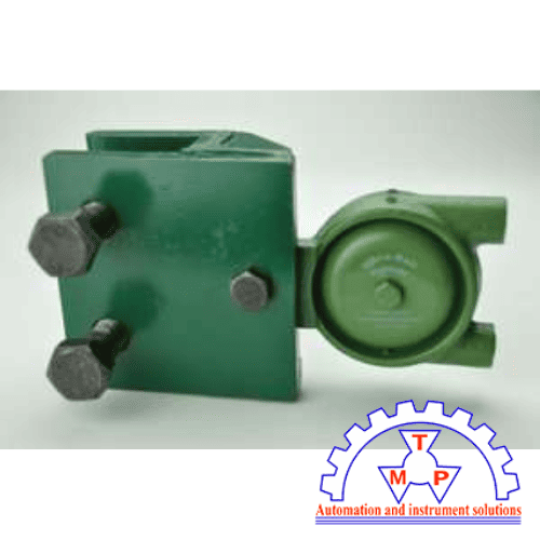

Sử dụng bộ rung bi khí nén Vibra-Ball VBB-80. Đây là lựa chọn cho các ứng dụng cần rung hỗ trợ vật liệu di chuyển trong phễu hoặc thùng chứa.

Lực rung tại 80 psi: 262 lbf (khoảng 1.163 N)
Tần số tại 80 psi: 9.000 lần/phút
Lượng khí tiêu thụ tại 80 psi: 18 CFM
Kích thước tổng thể và khối lượng theo trang sản phẩm: khoảng 11 lb

Nguồn: Trang sản phẩm Bolt Bite VBB-80 · Tài liệu Portable & Railcar Vibrators

Bolt Bite 1-1/4" SA-EP

SKU: 3952125

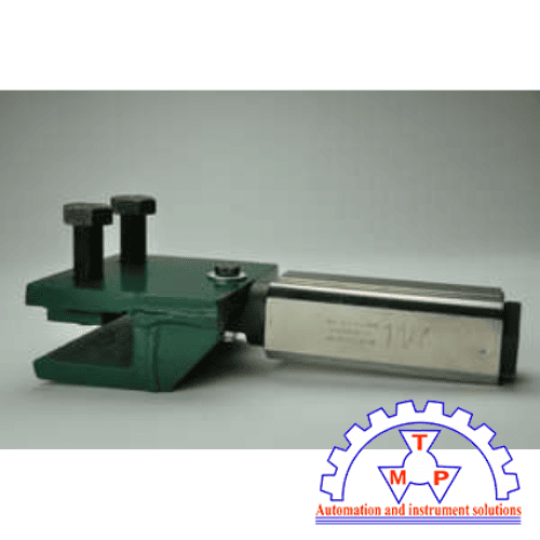

Bộ rung piston có lò xo kích hoạt, được lắp trên hệ thống kẹp Bolt-Bite để sử dụng di động.

Kích thước A: 4-7/8 in (12,29 cm)
Kích thước B: 5 in (12,6 cm)
Kích thước E: 11-3/16 in (28,19 cm)
Bu lông kẹp: 3/4-10
Khối lượng: 14,5 lb (khoảng 6,58 kg)

Nguồn: Trang sản phẩm Bolt Bite 1-1/4" SA-EP

Bolt Bite 1-1/4" SAM

SKU: 3951125

Bộ rung piston SAM sử dụng cùng hệ thống kẹp Bolt-Bite, phù hợp khi cần thiết bị di động để hỗ trợ xả liệu.

Kích thước A: 4-7/8 in (12,29 cm)
Kích thước B: 5 in (12,6 cm)
Kích thước E: 11-3/16 in (28,19 cm)
Bu lông kẹp: 3/4-10
Khối lượng bộ sản phẩm theo trang hãng: 13,5 lb (khoảng 6,12 kg)

Nguồn: Trang sản phẩm Bolt Bite 1-1/4" SAM

Ứng dụng

Dòng BB – Portable Clamp Mount Vibrators có thể được xem xét cho các ứng dụng:

Xả liệu xe tải, xe kéo: Hỗ trợ giải phóng ngũ cốc, thức ăn chăn nuôi và vật liệu dạng hạt bị bám hoặc mắc trong thùng xe.
Phễu và thùng chứa: Hỗ trợ dòng chảy vật liệu tại cửa xả và những vị trí có hiện tượng liệu bám thành.
Thanh gõ liệu: Kẹp trực tiếp lên thanh hoặc khung phù hợp để tạo rung tại vị trí cần thiết.
Khuôn bê tông: Sử dụng cơ cấu kẹp di động khi cần tạo rung cho khung khuôn theo yêu cầu quy trình.

Hiệu quả thực tế phụ thuộc vào đặc tính vật liệu, hình dạng thiết bị, vị trí lắp, áp suất khí và độ cứng của kết cấu. Cần xác nhận điều kiện lắp đặt trước khi chọn model.

Hướng dẫn lựa chọn

Để xác định cấu hình phù hợp, nên thu thập các thông tin sau:

Vị trí sử dụng: Thanh gõ liệu xe tải, phễu chứa, cửa xả hay khung khuôn.
Kích thước vị trí kẹp: Độ dày và hình dạng thanh hoặc khung lắp đặt; cần xác nhận khả năng kẹp thực tế.
Đặc tính vật liệu: Loại vật liệu, độ ẩm, mức độ bám dính và tình trạng tạo vòm hoặc nghẽn liệu.
Nguồn khí nén: Áp suất và lưu lượng khí có sẵn tại vị trí vận hành.
Yêu cầu rung: Cần lực rung mạnh, tần số cao hay giải pháp piston có đặc tính vận hành phù hợp hơn.

Không nên lựa chọn chỉ dựa trên tên model. Cần đối chiếu thông số làm việc, nguồn khí và điều kiện lắp đặt của toàn bộ cụm Bolt-Bite.
