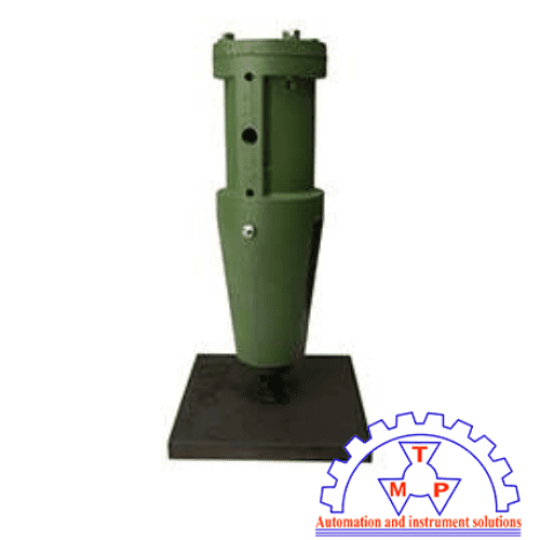

Bộ gõ khí nén cho bộ lọc bụi tĩnh điện Cleveland Vibrator PMA
Hãng: Cleveland Vibrator Company – USA
Dòng sản phẩm: PMA – Electrostatic Precipitator Rapper
Loại thiết bị: Bộ gõ/rung khí nén cho bộ lọc bụi tĩnh điện
Model: 3" PMA
Cleveland Vibrator PMA Series là bộ gõ khí nén chuyên dụng cho bộ lọc bụi tĩnh điện – Electrostatic Precipitator (ESP).
Thiết bị được thiết kế để tạo lực tác động lên hệ thống dây, thanh và bản cực thu bụi, giúp làm bong lớp bụi tích tụ trên bề mặt thu bụi. Nhờ đó, hệ thống ESP có thể duy trì khả năng thu gom bụi và hỗ trợ quá trình làm sạch định kỳ.
Thiết kế chuyên dụng cho ESP
PMA được thiết kế riêng để làm bong bụi tích tụ trong Electrostatic Precipitator, thay vì sử dụng như một máy rung vật liệu thông thường.
Thân gang cầu liền khối
Thiết bị sử dụng thân gang cầu liền khối, không có lò xo bên trong. Thiết kế này giúp tăng độ bền khi thiết bị hoạt động trong môi trường công nghiệp.
Giá đỡ dạng côn
PMA sử dụng tapered mount, được thiết kế để tương thích với nhiều kiểu trục và bộ chuyển đổi đang được sử dụng trong hệ thống ESP. Đây là một trong những điểm quan trọng khi thay thế bộ gõ khí nén hiện hữu.
Tần số và lực tác động cao
Thiết kế piston và lòng xi lanh của PMA được Cleveland Vibrator tối ưu để tạo tần số và lực tác động cao, đồng thời sử dụng lượng khí nén thấp hơn so với một số thiết bị cạnh tranh.
Có lớp xử lý bên trong lòng xi lanh
Cleveland Vibrator cho biết PMA có lớp phủ bên trong lòng xi lanh nhằm nâng cao hiệu quả hoạt động và độ bền của thiết bị.
|
Thông số |
3" PMA |
|---|---|
|
Model |
3" PMA |
|
SKU |
2600303 |
|
Chiều dài |
13" / 33 cm |
|
Đường kính thân |
4-1/2" / 11,4 cm |
|
Đường kính piston |
3" / 7,6 cm |
|
Cổng khí vào |
3/8" NPT |
|
Cổng đầu ra |
2 × 1/2" |
|
Khối lượng |
40 lb / 18 kg |
|
Tần số |
3.000 VPM |
|
Lưu lượng khí |
8,3 SCFM / 235 L/min |
|
Áp suất làm việc thông thường |
20–40 PSI / 1,4–2,7 bar |
Lưu ý: Đây là thông số kỹ thuật được hãng công bố trong tài liệu PMA. Khi báo giá hoặc thay thế thiết bị hiện hữu, nên đối chiếu thêm kích thước trục, bộ chuyển đổi và kiểu lắp thực tế của ESP.
Nguyên lý của PMA có thể hiểu đơn giản như sau:
Khí nén → piston chuyển động → tạo lực gõ/rung → truyền lực qua trục → làm bong bụi khỏi hệ thống thu bụi.
Trong hệ thống ESP, bụi được thu giữ trên các bề mặt thu bụi. Khi lớp bụi tích tụ quá nhiều, hiệu suất của hệ thống có thể bị ảnh hưởng.
Cleveland Vibrator minh họa PMA được sử dụng để tác động lên wires và plates trong ESP, trong khi các thiết bị VMS/VMSAC hoặc SI có thể được dùng riêng cho thành phễu thu bụi.
Hệ thống lọc bụi tĩnh điện
Ứng dụng chính của PMA là Electrostatic Precipitator trong các hệ thống xử lý khí và thu gom bụi công nghiệp.
Thiết bị giúp làm bong bụi tích tụ trên các bộ phận thu bụi để hỗ trợ quá trình làm sạch ESP.
Hệ thống xử lý bụi công nghiệp
PMA có thể được sử dụng trong các hệ thống xử lý bụi có tích hợp ESP, đặc biệt tại các dây chuyền phát sinh lượng bụi lớn.
Hệ thống thu gom bụi
Trong một hệ thống thu bụi hoàn chỉnh, PMA có thể đảm nhiệm việc làm sạch phần bộ lọc tĩnh điện, trong khi các máy rung hoặc bộ gõ khác được sử dụng tại phễu thu bụi để hỗ trợ vật liệu đi xuống.
PMA không phải loại thiết bị nên lựa chọn chỉ dựa trên kích thước piston.
Khi thay thế hoặc lắp mới, nên kiểm tra:
Đặc biệt, kiểu lắp dạng côn của PMA là thông số cần kiểm tra kỹ khi thay thế thiết bị đang sử dụng. Cleveland Vibrator cho biết thiết kế này được tạo ra để phù hợp với nhiều kiểu trục và bộ chuyển đổi phổ biến.
So với việc sử dụng một máy rung thông thường, PMA được thiết kế chuyên biệt cho cơ cấu của bộ lọc bụi tĩnh điện.
Các lợi ích chính:
Datasheet / tài liệu PMA chính hãng
Pneumatic Vibrator Installation, Operation and Maintenance – Cleveland Vibrator
Cleveland Vibrator Dust Collector & Precipitator Cleaning
